93a+ / cy-1000 / et-709+

• Model：AC-9100A+ 工業用重量控制顯示器
• 適用於地磅秤、料斗秤、秤重料位、一般計量。

• 顯示元件：6位數0.8英吋紅色7節碼高亮度LED顯示器。
• 內含電流環 Current Loop 輸入/輸出介面，可外接大字幕或具有對應通訊印表機。
• 內部解析度為520,000刻度、最大顯示精度1/50,000d。
• A/D 採ΔΣ方式，取樣反應速度：200 次/秒。
• 可自定義3個輸入點，內部光耦合隔離無電壓接點。
• 最小輸入靈敏度：0.25μV/d 。
• 顯示更新率50次/每秒，取樣頻率200次/每秒。
• 輸入信號範圍：-30.5mV～30.5mV。
• 荷重元激發電壓：DC10V±5%（最大電流150mA）。
• 荷重元驅動容量：4×350Ω。
• 快速動態秤重秒數以及零點追蹤秒數設定功能。

• 面板開孔尺寸：W182×H92mm。
• OP-01 16 bits 類比輸出（4-20mA 或 0-24mA）。

• OP-02 16 Bits 類比輸出（0-5Vdc）。
• OP-03 16 Bits 類比輸出（0-10Vdc）。
• OP-04 並列BCD、BIN碼輸出，Open Collector（50-PIN）。
• OP-07 RS-422 通訊介面。
• OP-08 RS-232 通訊介面。
• OP-09 RS-485 通訊介面（Modbus RTU）。
• OP-01、02、03、04 僅能擇一。
• OP-07、08、09 僅能擇一。

9388a+ / 8100a+

• Model：AC-7100 工業用重量控制顯示器
• 運用在一般工業及商業用途的台秤，各式包裝機、罐裝機、卡車地磅或材料試驗設備，亦可用於吊秤，堅固耐用，適用於料斗秤、秤重料位、一般計量。
• 內含4 點輸入可自定義、4點控制輸出具正負值判斷。
• 輸出點光耦合輸出方式，可自定義輸出邏輯，外接電壓DC12-48V，最大100mA（OP-05介面）。
• 適用於所有電阻應變式測力與拉壓力或荷重感應器。
• 快速動態秤重秒數以及零點追蹤秒數設定功能。

• 重量不穩定時，可選擇執行歸零或扣重動作。
• 重量為負值時，可選擇執行扣重動作。
• 最小刻度與最大量程分辨率：1/50,000 d。

• 顯示更新頻率：最高50次/秒（顯示值在1秒內更新次數）。
• 最小輸入靈敏度：0.25μV/d。
• 零點調整範圍：-30.5mV～30.5mV。
• 荷重元激發電壓：DC10V±5%（最大電流150mA）。
• 荷重元驅動容量：4×350Ω。
• A/D 取樣反應速度：200 次/秒。
• 內部A/D 解析度：520,000 counts。
• 取樣方式：Delta-Sigma 24-bits。
• 標準通訊：Modbus RTU。
• 適用於PLC特殊通訊協議：Profibus DP、Profinet IO、Device Net、Ether Net/IP、CAN open、Modbus TCP、CC-Link。
• 面板開孔尺寸：W92×H 45mm。
• 輸出埠與繼電器連接示範、輸出埠導通示範


• Model：M1 工業用高速重量控制顯示器
• 搭載數位除顫濾波器，適用於環境振動頻率大於2Hz解決方案。
• 基本秤重控制功能，並包含一個輸入（低電平有效）、兩個電晶體輸出（每個驅動電流500mA）控制功能。
• 最小輸入靈敏度：0.01µV/d。
• 零點調整範圍：0mV～12mV（零點不接受零毫伏以下電壓）。
• 滿量程可以校正到100萬分之1，最高顯示精度1/999,999 d。
• A/D取樣速度：最高960次/秒。
• 校正方式：有砝碼校正、無砝碼校正（須輸入有砝碼校正過的歷史紀錄，荷重元感應器零點mV及量程mV來完成校正）、 理論值免砝碼校正（數位校正），可輸入感應器靈敏度毫伏值及最大量程值進行校正（理論值校正偏差約2%）。
• 標準版配置：RS-485、RS-232 Modbus RTU串列通訊（內建指撥切換）或可同時加選16bits ANA類比模擬輸出。
• 選配數位版：標準配置RS-485、RS-232 Modbus RTU串列通訊含單埠Ethernet（Modbus TCP協議）或雙埠Ethernet（Profinet協議），網路通信RJ-45連接。
• 串列通訊RS-485或232 Modbus RTU具無間斷輸出重量訊號。
• 防護等級：前面板IP65，面板開孔尺寸：W92mm×H45mm。
• 內建的除震濾波器為輔助工具並非萬能，但不會影響系統響應時間，系統響應時間依然是由取樣頻率以及數位濾波器等級決定。

• Model：M2 工業用高速重量控制顯示器
• 適用於快速反應輕量秤重設備、斗秤及食品化工、飼料槽秤的重量控制等場合。
• 開機自動歸零、動態穩定範圍、自動零點追蹤功能。
• 基本秤重控制功能，並包含一個輸入（低電平有效）、兩個電晶體輸出（每個驅動電流500mA）控制功能。
• A/D取樣速度：最高960次/秒。
• 最小輸入靈敏度：0.1µV/d。
• 零點調整範圍：0mV～12mV（零點不接受零毫伏以下電壓）。
• 最高顯示精度：1/100,000 d（最小刻度與最大量程）。
• 校正方式：有砝碼校正、無砝碼校正（須輸入歷史校正紀錄，荷重元感應器零點mV及量程mV來完成校正）。
• 可經由外部串列通訊校正荷重元感應器。
• 標準版配置：RS485、RS232 Modbus RTU串列通訊（二擇一），或可同時加選16bits ANA類比模擬輸出。
• 選配數位版：標準配置RS-485、RS-232 Modbus RTU串列通訊含Ethernet（Modbus TCP協議），網路通信RJ-45連接。
• 串列通訊RS-485或232 Modbus RTU具無間斷輸出重量訊號。

• 類比輸出類型：4-20mA、0-20mA、0-24mA、0-5V、0-10V 。
• 通過CE認證、前面板防護等級IP65。
• 面板開孔尺寸：W92mm×H45mm。
• 中文繁體簡易版說明書V01.00.14_02


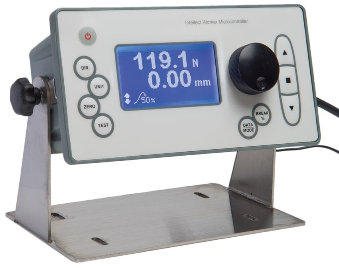

• Model：AD-8FN 扭矩力控制顯示器
• 荷重元輸入︰1組連接埠，第二組連接埠選配。
• 一組荷重元參數，5組參數選配。
• 解析度︰16位元，1/65535。
• 取樣速度︰250-1500Hz 。
• 電源︰12VAC，1A，50/60Hz（接入電源轉換器）。
• 荷重元雙向獨立六段校正，多功能校正。
• 校正比例精度：0.0001。
• 輸入頻率：1200 Hz 。
• RS-232通訊︰電腦連線、外接印表機。
• 訊號輸出︰馬達停止或正逆轉、電源開啟通知、斷點訊號。
• 訊號輸入︰上、下極限。
• 可測試拉壓力、扭力 。
• 10組資料紀錄，可計算最大值、最小值及平均值。
• 可依照試件設定破壞百分比 。
• 測試數據可達10 digit（自動換位）。
• 可記錄First Peak，Peak，位移（角度）。
• 荷重元敏感度調整。
• 力量極限值停機設定。
• 測力：kgf、gf、N、lbf、Tonf。
• 位移：mm、cm、inch 。
• 面積：mm2、cm2、inch2。
• 應力︰kgf/mm2、kgf/cm2、gf/mm2、gf/cm2、N/mm2、N/cm2、N/inch2、lbf/inch2、Mpa、Psi。
• 扭力︰kgf∙cm、kgf∙m、N∙cm、N∙m、lgf∙inch、lbf∙ft。

ac-3201t

• Model：AD-8F4 測力用1.28K高速顯示器
• 適用於所有電阻應變式測力與拉壓力或荷重感應器。

• 高速測力比較（最高1280次/秒）及多種模式數位濾波。
• 內含1個外部輸入、3個電晶體24V/1A輸出比較器（或可選2點繼電器250V/3A輸出、無外部輸入版本）。
• 顯示器外部輸入、輸出採取光電隔離方式，需另提供一組直流24V電源作為輸入、輸出工作電源。
• 感應器激發電壓：DC5V±2%，最大電流100mA。
• 量測電壓範圍：0.4mV/V～6.0mV/V。
• 最小輸入靈敏度：0.15μV/d。

• 感應器顯示毫伏信號：-39mV～+39mV。

• 最大顯示精確度：1/10,000 d（最小刻度與最大量程）。
• A/D分辨率24-bits 輸出速率：10、40、640、1280次/秒。
• 顯示元件：五位數0.56英吋，紅色七節碼LED顯示管。
• LED顯示：淨重、峰值、谷值、峰減谷值、零點、穩定、輸入、輸出。
• 測力單位：克 g、千克kg、噸t、牛N，可自訂測力單位。
• 通訊介面：485 Modbus。
• 通訊協議：Modbus RTU、自由通訊協議。
• 通訊波特率：1200～115200bps。
• 12-bit 類比輸出類型：0～±10V、0-20mA、4-20mA。
• 電源供應：DC 12V-30V（建議DC24V），約8W。

• 外觀尺寸：W96mm×H 48mm× D71mm。

• 開孔尺寸：W92mm× H45mm。


ac-3300

• Model：AD-8F1 測力用4.8K高速顯示器
• 適用於所有電阻應變式測力與拉壓力或荷重感應器。
• 高速測力比較（最高4800次/秒）及多種模式數位濾波。
• 內含4點輸入、5點電晶體24V/1A、2點繼電器輸出，內置光耦合隔離器（電晶體輸出為開集極輸出方式）。
• 本顯示器外部輸入、輸出採取光電隔離方式，介面需外部提供一組直流24V電源作為輸入、輸出工作電源。
• 感應器激發電壓：DC5V±2% 最大電流100mA。
• 量測電壓範圍：0.4mV/V～6.0mV/V。
• 最小輸入靈敏度：0.15μV/d。
• 最大顯示精確度：1/100,000 d（最小刻度與最大量程）。
• 分辨率24-bits 輸出速率：10、40、80、120、400、600、800、1200、1600、2400、最高4800次/秒（可選）。
• 雙排顯示元件：六位數0.56英吋、六位數0.28英吋，紅色七節碼高亮度LED顯示器。
• LED顯示：毛重、淨重、峰值、谷值、峰減谷值、歸零、穩定、4點輸入、7點輸出指示。
• 測力單位： 克g、千克kg、噸t、牛N，可自訂測力單位。
• 通訊介面：RS232 、 485 Modbus（選購）。
• 通訊協議：Modbus RTU、自由通訊協議。
• 通訊波特率：1200～921600bps。
• 16-bit 類比輸出類型：0～±10V、0-20mA、4-20mA，精度1/60,000。
• 電源供應：DC 12V-30V（建議DC24V），約8W。
• 外觀尺寸：W107mm× H60mm ×D84mm。
• 開孔尺寸：W93±0.5mm×H46±0.5mm。


9351 / 9351r

• Model：AC-5100R 工業用單一物料配料重量控制顯示器
• 零點可調範圍：0 ～ +19mV。
• 最小刻度與最大量程分辨率：1/50,000 d。
• 內部解析度：1/150,000。
• 最小輸入靈敏度：0.2μV/d。
• 標準RS-232、422、485（Modbus RTU）輸出。
• 面板視窗可顯示現在值、完成值、第一定量前、定量前、落差、過重、不足等重量。
• 內建20mA電流環（Current Loop）輸出。
• 取樣速度：200 次/秒。
• 內建簡易配方計量步序功能。
• 標準8個輸入、8個輸出接點（繼電器最大輸出5A/30VDC 或 250VAC）。
• 量測範圍：-19mV～+19mV。
• 激勵電壓：5VDC 最大電流114mA。
• 電源：85～265VAC，面板崁入式。
• 類比模擬輸出：0-10V、4-20mA（選配）。

• 外觀尺寸：W192mm×H96mm×D180mm。

• 開孔尺寸：W185mm×H92mm。


9352 / 9352r

• Model：AC-5200R 工業用多物料配料重量控制顯示器
• 取樣速度：200 次/秒。
• 最小刻度與最大量程分辨率：1/50,000 d。
• 內部解析度：1/150,000。
• 100 種組別配方設定記憶。
• 批次（Batch）及失重（Loss in weight）計量方式。
• 可並接 8個 350Ω感應器。
• 標準RS-232、422、485（Modbus RTU）輸出。
• 面板視窗可顯示現在值、完成值、第一定量前、定量前、落差、過重、不足等重量。
• 內建20mA電流環（Current Loop）輸出。
• 標準8個輸入、8點輸出接點（繼電器最大輸出5A/30VDC 或 250VAC）。
• 料號別批次及重量合計功能。
• 內建簡易配方計量步序功能。
• 可累計各組別之次數及總重。
• 類比模擬輸出：0-10V、4-20mA（選配）。

• 外觀尺寸：W192mm×H96mm×D180mm。

• 開孔尺寸：W185mm×H92mm。


• Model：P2-A 工業用重量控制顯示器
• 每秒最高120次重量取樣。
• 內部解析度：1/1,000,000。
• 量測範圍：±38mV（約± 7.4mV/V）。
• 最小輸入靈敏度0.12 µV/d，可並接8個350Ω感應器。
• 顯示部分透過 6 位數，字高0.56＂紅字七節碼。
• 重量校正具有 4 種模式：一般2點式校正、多點線性校正、數位電壓輸入校正及透過遠端通訊Modbus校正。
• 8種重量比較模式，含投入、排出計量模式及重量檢測模式。
• 具有一般保持及峰值保持模式。
• 重量比較參數，除了可由前板按鍵輸入外，還可藉由遠端通訊 RS232 或 RS485 介面或是數字開關界面（OP4）輸入。
• 內建一組全隔離保護之通訊單元，驅動硬體可選用 RS232 或 RS485。
• 傳輸率從2400～115200bps，可透過功能選擇 Modbus RTU 傳輸模式。
• OP1-R2 RS232（選配）。
• OP1-R4 RS485（選配）。
• OP2 類比模擬輸出介面（電流/電壓輸出、可同時安裝2 片）（選配）。
• OP3 輸出入介面（5 組光隔離輸入/8組電晶體輸出）（選配）。
• OP4 數字開關輸出入介面，7 組光隔離輸入、8組電晶體輸出、12 位數字開關（選配）。
• OP5 BCD 並列輸出介面，37-PIN （選配）。
• 主電源輸入電壓可選擇 AC85～264V 或是DC24V。
• 消耗功率低於5W。
• 外觀尺寸：W96mm×H48mm×D145mm。
• 開孔尺寸：W92mm×H45mm。


• Model：P5-B 工業用途多物料重量控制顯示器
• 電源供應：85～264 VAC。
• 電源消耗：小於10 W。
• 最小輸入靈敏度：0.12 µV/d。
• 量測範圍：± 3.5 mV/V。
• 感應器激發電壓：DC5V ± 5%。
• 感應器連接數：8個350Ω感應器。
• 內部解析：1/1,000,000。
• 最大取樣率：120 次/秒。
• 主顯示區採用6位，字高 0.8 吋（2 0mm），高亮度紅色七節碼LED。
• 副顯示區採用8位，字高 0.396 吋（10 mm），高亮度綠色七節碼LED 狀態指示燈採用17個3Ф（mm）紅色LED。
• 採用16個開關之薄膜按鍵，具有0～9數字及直覺式落料配方參數設定。
• 提供RS-232 or RS-485（2 wire ）。
• 提供 Modbus RTU 傳輸模式。
• 傳輸速度：2400 bps～38400 bps。
• 提供 Current Loop 信號可連接遠端大字幕顯示。
• 提供100 組配方參數設定。
• 配方參數設定方式可經由前面板按鍵，通信介面或是OP4數字開關介面。
• 配方組別選擇方式可經由前面板按鍵，通信介面或是數字開關介面。
• 包含8種計量模式，可涵蓋大部分的應用。
• 投入及排出計量模式可經由輸入點簡易切換應用。
• 具有8組Relay干接點輸出及6組光耦合隔離輸入。
• 如需擴充輸出入接點，可選擇OP4，16組光耦合隔離輸入及16組光耦合隔離電晶體（O.C.）輸出。
• OP1 RS-232、RS-485、Current Loop（選配）。
• OP2 類比模擬電流/電壓輸出介面（選配）。
• OP4 數字開關輸出入介面 16 In、16 Out （選配）。
• OP5 BCD並列輸出介面，37-PIN（選配）。
• 符合CE認證規範。
• 外觀尺寸：W192mm ×H96mm×D154mm。
• 開孔尺寸：W186mm ×H92mm。


• Model：P5-BS 工業用途單一物料重量控制顯示器
• 電源供應：85～264 VAC / 50 or 60Hz。
• 電源消耗：小於10W。
• 規格性能：採用ΔΣ 24 位元類比數位轉換器。
• 最小輸入靈敏度：0.12µV/d。
• 量測範圍：± 38 mV。
• 荷重元感應器激發電壓：DC5V ± 5%。
• 荷重元感應器連接數：8 個350Ω 傳感器。
• 內部解析：1/1,000,000。
• 主顯示區採用6 位，字高0.8吋（20mm），高亮度紅色七節碼LED。
• 副顯示區採用8 位，字高0.396吋（10mm），高亮度綠色七節碼LED。
• 狀態指示燈採用17 個3Ф（mm）紅色LED。
• 採用16 個開關之薄膜按鍵，具有0～9 數字及直覺式落料配方參數設定，操作簡易直接。
• RS232 or RS485（2wire）Modbus RTU 傳輸模式。
• 傳輸速度：2400 bps ～ 38400 bps。
• 提供Current Loop 信號可連接遠端大字幕顯示 配方參數設定方式可經由前面板按鍵，通信介面或是OP4數字開關介面。
• 包含8種計量模式，可涵蓋大部分的應用。
• 投入及排出計量模式可經由輸入點簡易切換應用。
• 具有4組Relay乾接點輸出及4組光耦合隔離輸入。
• 如需擴充輸出入接點，可選擇OP4，16組光耦合隔離輸入及16組光耦合隔離電晶體（O.C.）輸出。
• 符合CE 認證規範。
• OP1 RS-232/RS-485/Current Loop（選配）。
• OP2 類比模擬電流/電壓輸出介面（選配）。
• OP4 外部信號輸出入介面16 In / 16 Out（選配）。
• OP5 BCD 並列輸出介面，37-PIN（選配）。
• 外觀尺寸：W192mm×H96mm×D154mm。
• 開孔尺寸：W186mm×H92mm。


• Model：P5-S+ /  P5-SD 工業用途重量控制顯示器
• 輸入電壓：85～264 VAC。
• 消耗功率：小於10W。
• 最小輸入靈敏度：0.12µV/d。
• 量測範圍：±3.5 mV/V。
• 感應器激發電壓：DC5V。
• 感應器連接數：8個 350 Ω 感應器。
• 內部解析度：1/1,000,000。
• 取樣率：最高 80 次/秒。
• 6位數紅色LED七節碼，字高七節碼，字高1.0吋（25.4mm）。
• 9個紅色 3mm LED狀態顯示。
• 8位機械式開關。
• 可跳接選用RS232 或 RS485（2線式）。
• 支援Modbus 通信格式。
• 傳輸率：2400 bps～9600 bps。
• Current Loop 、Data / Clock Data 支援遠端顯示器。
• 內建一歸零或扣重輸入端子。
• 配合OP3介面可執行 HI、OK、LO 判定功能。
• OP1 RS-232 / RS-485 二線式（選配）。
• OP2 類比模擬輸出介面（電流/電壓輸出）（選配）。
• OP3 Relay 輸出入介面（4輸入、 4 輸出）（選配）。
• OP5 BCD 並列輸出介面，37-PIN（選配）。
• 符合CE認證規範。
• 重量約 1.5Kg。
• 外觀尺寸：W192mm×H96mm×D154mm。
• 開孔尺寸：W186mm×H92mm。

• Model：SensoLink F911R（S）多功能測力與重量顯示器

• 工作電壓：100-240V AC@50/60Hz，功耗約6W。
• 內部採用24位元A/D轉換器，每秒100次取樣。
• 激勵電壓DC5V@120mA，最多可並接8個350歐姆荷重元。
• 最小顯示精度：1/30,000 d（最小刻度與最大量程）。
• 最小輸入靈敏度：0.15µV/d。

• 外部控制輸入：4組NPN輸入端，阻抗10KΩ，反應時間2mS。

• 型號F911R為內鍵4組繼電器輸出（3A/250VAC）、型號F911S為內鍵8組電晶體開集極電路O.C 輸出（每組100mA）。

• 4組控制輸入，可任意規劃控制功能，如：ZERO、HOLD、TARE...。
• 提供豐富的比較模式，適當規劃每一組輸出的比較模式，可應用為投料、排料、重量檢測、重量選別等控制系統。
• 3種HOLD保持功能可供選擇：S.HOLD取樣保持，P.HOLD正峰值保持，A.HOLD平均值保持。
• 校正方式可實施實物校正或數位校正（無參考已知物重或無歷史校正紀錄時），或可由通訊方式實施。
• 5位數LED雙排顯示器，同時顯示淨重（Net）和毛重（Gross）。
• RS-485串列通訊以ModBus RTU通訊協定，支援RTU/ASCII，可連續讀寫32筆資料。

• 串列通訊輸出：RS-485 Modbus RTU或ASCII（選項）。
• 類比模擬輸出：0-10V、4-20mA，16-bit DAC（選項）。

• Model：2006 / 2006C 計量與計數多物料重量控制顯示器

• 三排8位數7段顯示視窗，含小數及指示燈，可顯示及設定組別、完成值、一段（大落料第一定量前）、二段（小落料定量前）、計數器（用於計數）、落差、不足、過重、累計值（毛重/淨重/扣重/扣重復歸）、計量完成。
• 操作計數模式時，可選擇單重輸入取樣模式、已知數量取樣模式，各段落設定值同時以數量計算，方便換算。
• 可切換計數或計量模式秤重。
• 計數模式可同時顯示單重及總數。
• 內建一般投入、排出、自動投入、自動排出計量模式。
• 具多物料計量組別設定，可外部按鍵或PLC輸入組別。
• 內建20mA電流環輸出，可外接大字幕顯示器。

• 顯示器最大解析度：1/16,000 d（最小刻度與最大量程）。

• 最小輸入靈敏度：0.3µV/d。

• 顯示更新頻率：10、20、40次/每秒。
• 100 種組別配方設定記憶。

• 8進8出輸入輸出介面（OP-01）。

• EIA-RS-232C串列輸出ASCII命令模式（選配OP-02A）。

• EIA-RS-485串列輸出ASCII命令模式（選配OP-02B）。

• 列印輸出介面（選配OP-03）。

• 二進位碼十進位制BCD輸出，50-PIN（選配OP-04）。

• 類比模擬輸出4-20mA（選配OP-05）。

• 類比模擬輸出0-10V（選配OP-06）。

• 8進8出繼電器控制介面（選配OP-08）。

• 使用電源：AC 110或220V（Jumper Switch切換）。

• 外觀尺寸：W190mm×H104mm×D248mm。

• 面板開孔尺寸：W180mm×H93mm。
• 適用於原型號AC-9200、AC-9100B單物料或多物料重量控制器之後續接替機種。
• 註1：2006C可用於螺絲工業及需要計數包裝用途。
• 註2：可加裝防爆專用機殼。
