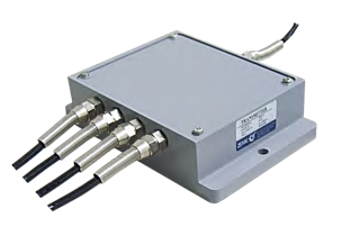

- Model:FD-3-24V010 荷重元訊號類比放大器
- 廣泛應用於使用應變式荷重元感應器非電量電測場合,適用於系統開發、專業測力測試或軍工業上使用。
- 可配接各種電阻應變橋式荷重元感應器,進行秤重、拉壓力、測力等測量應用,並將感應器輸出的mV電壓信號進行調整、濾波、放大,與PLC或其它測量控制系統採集。
- 電源電壓:DC12、15、24V(建議24V),最大100mA。
- 輸出類型:電流型(0-10mA、0-20mA、4-20mA),電壓型(0-5V、1-5V、0-10V、0~±5VDC(訂購時需註明輸出類型)。
- 可接受荷重元的靈敏度:1mV/V-3mV/V。
- 精度:輸出電流優於0.1% F.S.、輸出電壓優於0.02%F.S.。
- 輸入負載可接入單只或最高8 只(通過8線接線盒)並聯連接後的荷重元感應器的信號。
- 電位器可調節初始零點ZERO輸出。
- 電位器可調節滿量程SPAN輸出。
- 調整荷重元感應器激勵電壓8.5V、11.5V、12V 的輸出量程匹配,最低不得小於6.5V。
- 可外接電位器調節初始零點輸出。
- 商品出廠已含輸出端隔離導線及IP65防護壓鑄鋁殼。
- Model:AD-FA 荷重元訊號類比放大器
- 荷重元靈敏度範圍:0.5mV/V-3mV/V。
- 輸入負載:1-2只350 歐姆電橋荷重元感應器。
- 感應器激勵電壓:5VDC。
- 輸出規格:0~±5V、0~±10V、4-20mA、0-20mA。
- 輸出負載:500Ω(電流輸出負載電阻)。
- 功率消耗:約2W(含荷重元及電流負載)。
- 信號濾波:小於等於1000Hz。
- 取樣頻率:高於500Hz(非高速型)。
- 輸出紋波:高於2mVp-p。
- 輸出線性:優於 0.05%F.S.。
- 綜合精度:優於0.1%F.S.,1/2000。
- 供電電壓:10-24VDC / 1.0A(建議24V)。
- 工作溫度範圍:0-50℃,10-90%無冷凝。
- 外觀尺寸與材質:L88×W37×H58.5mm,工程塑膠。
- 安裝方式:標準鋁軌式。
- Model:AD-FS 荷重元訊號轉換器
- 供電電壓:10-24VDC / 1.0A(建議24V)。
- 輸入信號範圍:-3.9mV/V~3.9mV/V。
- 感應器激勵電壓:5VDC。
- A/D取樣頻率:24-bits(20-bits有效)。
- 非線性:小於等於0.0015%F.S.。
- 穩定分辨濾:大於等於1000Hz。
- 綜合精度:優於0.02%F.S.(1/5000)。
- 小數點:0、0.0、0.00、0.000、0.0000。
- A/D轉換頻率:10、40、640、1280次/秒。
- 輸入負載:1-2只350 歐姆電橋荷重元感應器。
- 通訊方式:RS-485 Modbus RTU協議。
- 基本秤重功能:校正、歸零、零點追蹤。
- 外觀尺寸與材質:L109×W36×H60mm,工程塑膠。
- 工作溫溼度範圍:0-50℃,10-90%無冷凝。
- 功率消耗:約2W(含荷重元及電流負載)。
- 安裝方式:標準鋁軌式。
- Model:AD-F1 單通道5KHz高速荷重元類比放大器
- 適用於壓力、拉壓力、扭矩張力等各種應變橋式感應器。
- 輸入範圍寬,0.4-6mV/V能配接大部分應變橋式感應器。
- 單路獨立通道,負載能力可以接配1-8只350Ω感應器。
- 可獨立調整零點ZERO及量程SPAN。
- 輸入電源反接保護和輸出短路保護。
- 綜合精度:小於等於±0.05%F.S.(1/2000)。
- 感應器激勵電壓:5VDC(可選購12VDC)。
- 供電電源:18-30VDC / 1.5A(建議24VDC)。
- 額定輸出:0~±5V、0~±10V、0-10mA、0-20mA、4-20mA。
- 取樣頻率:5KHz。
- 外觀材質:鋁合金。
- Model:AD-F2 獨立雙通道5KHz高速荷重元類比放大器
- 適用於壓力、拉壓力、扭矩張力等各種應變橋式感應器。
- 輸入範圍寬,0.4-6mV/V 能配接大部分應變橋式感應器。
- 雙路獨立通道,負載能力可以接配1-8只350Ω感應器。
- 各通道可獨立調整零點ZERO及量程SPAN。
- 輸入電源反接保護和輸出短路保護。
- 綜合精度:小於等於±0.05%F.S.(1/2000)。
- 感應器激勵電壓:5VDC(可選購12VDC)。
- 供電電源:18-30VDC / 2A(建議24VDC)。
- 額定輸出:0~±5V、0~±10V、0-10mA、0-20mA、4-20mA。
- 取樣頻率:5KHz。
- 外觀材質:鋁合金。
- Model:AD-F4 獨立四通道5KHz高速荷重元類比放大器
- 產品適用於系統開發、專業測試或工業上使用。
- 四路獨立通道,可以接配16只350Ω荷重元感應器。
- 輸入電源反接保護和輸出短路保護。
- 各通道可獨立調整零點ZERO及量程SPAN。
- 供電電源工作電壓:18-30VDC / 2.2A(建議24VDC)。
- 適用於壓力、拉壓力、扭矩張力等各種應變橋式感應器。
- 輸入靈敏度:0.4~6mV/V,能連接大部分應變式感應器。
- 感應器激勵電壓:DC5V(可選購DC12V)。
- 精度:小於等於±0.05%F.S.(1/2000)。
- 額定電壓輸出:0-5V、0-10V、0~±5V、0~±10V。
- 額定電流輸出:0-20mA、0-10mA、4-20mA。
- 取樣頻率:5KHz。
- 工作溫度:-30℃~ 85℃。
- 接線採用歐式端子。
- 外觀材質:鋁合金。
- Model:AD-3000 多通道荷重元訊號轉換器
- 適用於高速測力數位輸出之運用,可讀取所有通道重量值。
- 可選用1、2、3、4、6、8個獨立通道荷重元訊號轉換。
- 標準配置 Modbus RTU、ASCII、FREE自由通訊協議。
- 搭配AD-DISP手持終端器,進行任一通道重量校正和參數修改。
- 通訊波特率:1200-115200bps。
- 最大顯示精確度:1/10000。
- A/D取樣速度:10、40、640、1280次/秒(分辨率 24 bits)。
- 每一通道可以驅動2個350歐姆的荷重元感應器。
- 電源供應:DC10-30V / 2.2A(建議DC24V),約8W。
- 感應器激勵電壓:DC 5V±2% ,最大電流100mA。
- 量測電壓範圍:0.4mV/V-6mV/V。
- 安裝方式:標準鋁軌式。
- 防護等級:IP55。
